۱. مقدمه: چرا بانک خازنی در صنعت حیاتی است؟
در بسیاری از واحدهای صنعتی، تجهیزات موتوری و القایی، بخش عمدهای از بار الکتریکی را تشکیل میدهند. این بارها تولید توان راکتیو سلفی میکنند و درصورتی که تمام توان راکتیو از شبکه تأمین شود، منجر به کاهش ضریب توان، افزایش دامنه جریان و تلفات، دیماند غیرضروری، افت ولتاژ و هزینههای اضافی برای مصرفکننده خواهد شد. در این شرایط، بانک خازنی با تأمین توان راکتیو مورد نیاز، نقش کلیدی در بهبود ضریب توان، کاهش جریان خط، کاهش تلفات انرژی و افزایش ظرفیت شبکه ایفا میکند.
مدیران صنایع همواره با دغدغه بهینهسازی مصرف برق و کاهش جریمه توان راکتیو در قبض برق مواجهاند. از سوی دیگر، مهندسان برق با چالشهایی چون انتخاب ظرفیت مناسب، طراحی اصولی، رعایت ملاحظات حفاظتی و مقابله با هارمونیکها روبهرو هستند. این مقاله تلاش میکند راهنمایی جامع و کاربردی برای هر دو گروه ارائه دهد.
درصورتیکه در قبض برق شما جریمه توان راکتیو وجود دارد، میتوانید به راحتی با استفاده از ابزار آنلاین محاسبه ظرفیت بانک خازنی از قبض برق میزان ظرفیت بانک خازنی مورد نیاز را برآورد کنید.
2. تعریف بانک خازنی و عملکرد آن
بانک خازنی (Capacitor Bank)، در واقع مجموعه ای از خازنهاست که به صورت موازی با بارهای القایی یا در باسبار اصلی در خروجی ترانسفورماتور یا فیدر نصب میشود تا به میزان مشخصی توان راکتیو (kVAR) خازنی به شبکه بدهد. این تجهیز با تزریق توان راکتیو خازنی به سیستم، توان راکتیو مورد نیاز بارهای القایی شبکه را تامین کرده و موجب میشود توان راکتیو کمتری از شبکه کشیده شود و ضریب توان (Power Factor) را افزایش میدهد.
عملکرد اصلی بانک خازنی:
- تأمین توان راکتیو محلی و کاهش وابستگی به شبکه
- بهبود ضریب توان و کاهش دیماند راکتیو
- کاهش تلفات خطوط و ترانسفورماتورها
- کاهش جریان جاری در سیستم و آزادسازی ظرفیت تجهیزات

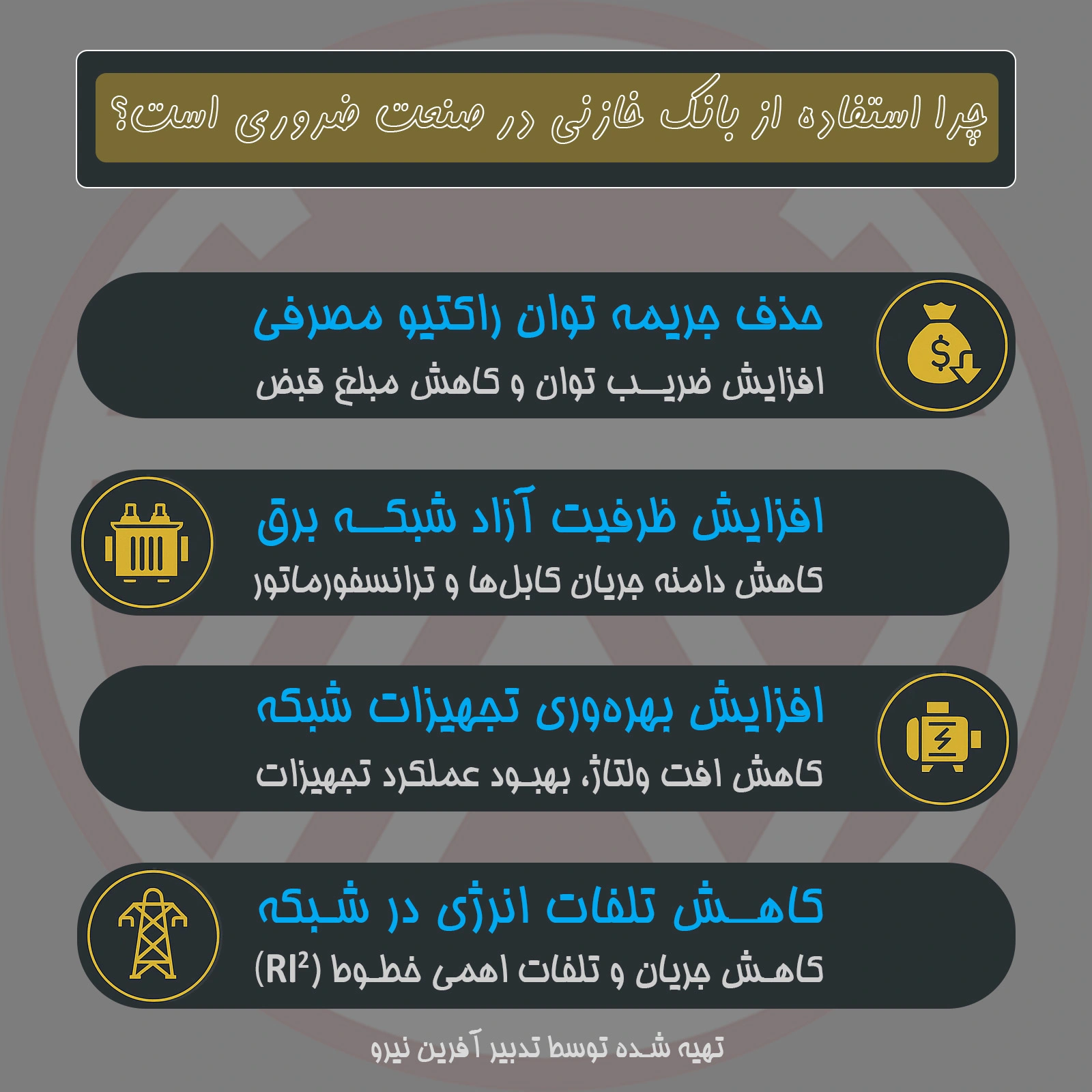

3. مزایای استفاده از بانک خازنی در صنایع
بانکهای خازنی مزایای متعددی دارند که در سطوح اقتصادی، فنی و عملیاتی تأثیرگذارند:
1-3. کاهش هزینه انرژی و جریمه توان راکتیو در قبوض برق
در اغلب کشورها، مصرفکنندگان با ضریب توان پایین مشمول جریمه میشوند. در حال حاضر در کشور ایران، در صورتی که ضریب توان انرژی مصرف کننده کمتر از 0.9 باشد، جریمه توان راکتیو در قبض برق اعمال میشود. استفاده از بانک خازنی باعث کاهش یا حذف این جریمه میشود.
2-3. افزایش ظرفیت مفید شبکه و تجهیزات
با توجه به اینکه بانک خازنی مولفه راکتیو جریان را کاهش داده یا حذف میکند، دامنه جریان کاهش پیدا میکند. با کاهش جریان جاری، ظرفیت ترانسفورماتورها و کابلها برای بارهای دیگر آزاد میشود.
3-3. بهبود ولتاژ در محل بار
تزریق توان راکتیو خازنی باعث بالا رفتن ولتاژ در نقطه مصرف میشود و افت ولتاژ را اصلاح میکند که به پایداری بیشتر و عملکرد بهتر تجهیزات منجر میشود.
4-3. کاهش تلفات انرژی
کاهش جریان سیستم به صورت مستقیم باعث کاهش تلفات اهمی (I²R) در کابلها و ترانسفورماتورها میشود.
5-3. کاهش افت ولتاژ در خطوط بلند
در صنایعی با خطوط توزیع بلند، جبران توان راکتیو محلی از افت ولتاژ شدید جلوگیری میکند

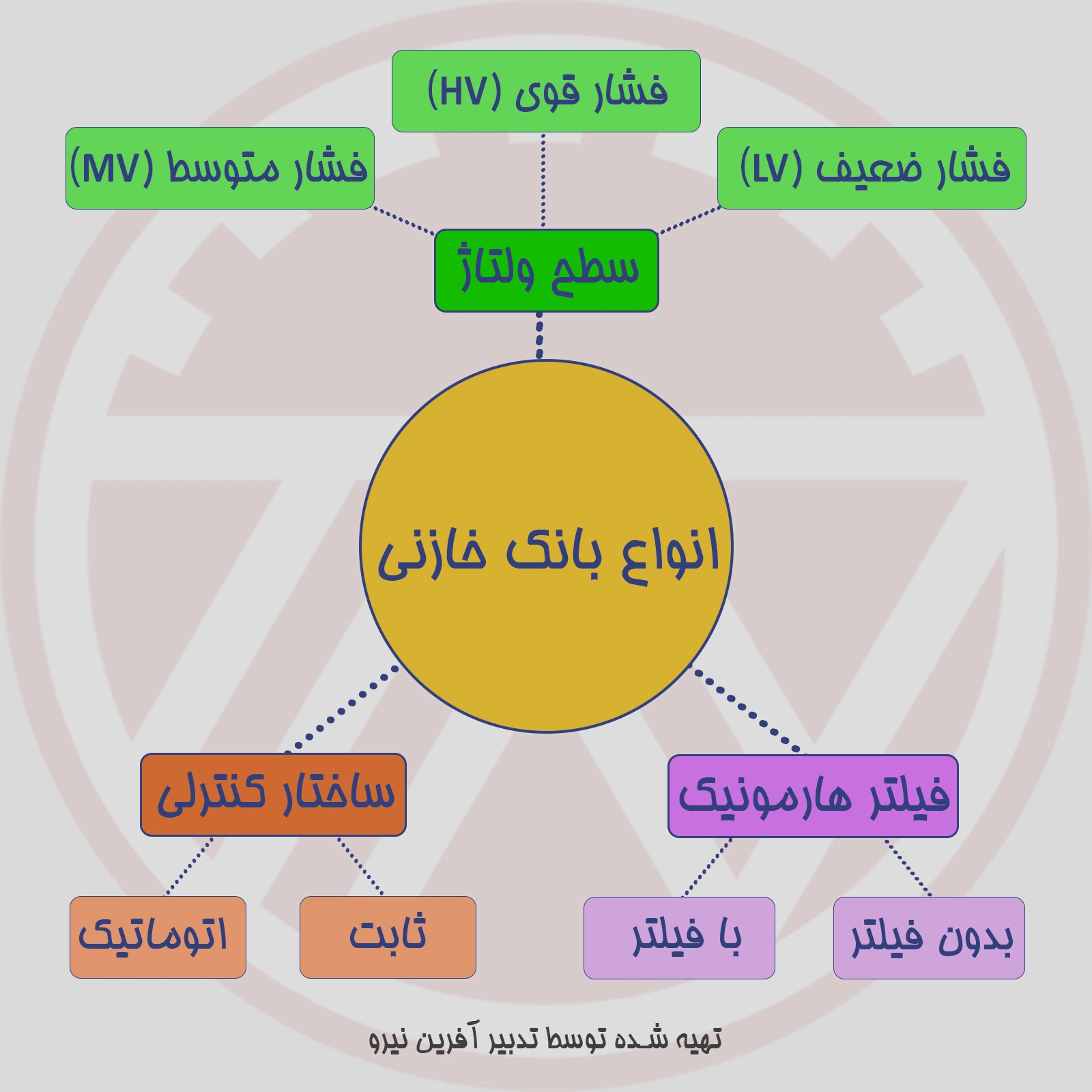

4. انواع بانک خازنی و کاربردهای آن
انتخاب نوع مناسب بانک خازنی به عوامل مختلفی نظیر نوع بار، وجود هارمونیکها، محل نصب، سطح ولتاژ و نیاز به کنترل خودکار بستگی دارد. بانکهای خازنی را میتوان بر اساس فاکتورهای گوناگون دسته بندی کرد.
1-4. بر اساس سطح ولتاژ
بانک خازنی فشار ضعیف (LV):
طبق استاندارد IEC-60038 به سطح ولتاژ کمتر از 1 کیلوولت، ولتاژ فشار ضعیف میگویند. سطح ولتاژ فشار ضعیف در ایران معمولا 400 ولت (فاز به فاز) یا در مواردی 690 ولت (فاز به فاز) میباشد. در صورتی که بانک خازنی در این سطوح ولتاژ نصب و بهرهبرداری شود به آن بانک خازنی فشار ضعیف میگویند.
بانک خازنی فشار متوسط (MV):
طبق استاندارد IEC-60038 به سطح ولتاژ بین 1 کیلوولت تا 35 کیلوولت فشار متوسط میگویند. در کشور ایران در صنایع عموماً ولتاژ 3.3 کیلوولت، 6 و 6.6 کیلوولت، 11 کیلوولت، 20 کیلوولت و 33 کیلوولت استفاده میشوند. در صورتی که بانک خازنی در این سطوح ولتاژ نصب و بهرهبرداری شود به آن بانک خازنی فشار متوسط میگویند.
بانک خازنی فشار قوی و فوق فشار قوی (HV, EHV, UHV):
در صورتیکه بانک خازنی در سطوح ولتاژ بالاتری نصب و بهرهبرداری شوند، به آن بانک خازنی فشار قوی میگویند. در ایران عموما ولتاژهای 63 کیلوولت، 132 کیلوولت، 230 کیلوولت و 400 کیلوولت استفاده میشوند. البته در خطوط انتقال ولتاژهای 63 و 132 کیلوولت مربوط به سطح ولتاژ فوق توزیع بوده و ولتاژهای 230 و 400 کیلوولت مربوط به سطح ولتاژ انتقال میباشد. چنین بانکهای خازنی در صنایع بسیار بزرگ و در پستهای فوق توزیع و انتقال نصب میشوند.
2-4. بر اساس ساختار کنترلی
بانک خازنی ثابت:
این نوع بانک خازنی دارای ظرفیت مشخص بوده و به طور ثابت در مدار است مگر اینکه اپراتور آن را از مدار خارج کند. زمانیکه بار ثابت و تقریبا بدون تغییر باشد از بانک خازنی ثابت استفاده میشود که معمولا در سطح ولتاژ فشار متوسط استفاده میشود. در این بانک خازنی از رگولاتور و کنتاکتور استفاده نمیگردد و ساختار سادهتری دارد. البته در سطح ولتاژ فشار ضعیف نیز در خروجی ترانسفورماتور معمولاً یک پله خازن ثابت جهت جبران توان راکتیو بیباری ترانسفورماتور نصب میشود.
بانک خازنی اتوماتیک:
در این نوع بانک خازنی بوسیله رگولاتور تغییرات توان راکتیو فیدر اندازهگیری شده و بر حسب نیاز خازن در مدار وارد یا از مدار خارج میشود. رگولاتور با اندازهگیری توان اکتیو و راکتیو فیدر ضریب توان را محاسبه کرده و با مقایسه آن با ضریب توان هدف تصمیم میگیرد که چه مقدار خازن مورد نیاز است. سپس با ارسال فرمان کنترلی به کنتاکتور (یا تریستور) پلههای بانک خازنی، پلهها را وارد یا از مدار خارج میکند. این نوع بانک خازنی برای کنترل دقیق ضریب توان در مواقعی که بار متغیر است بسیار مناسب است. عموماً در سطح ولتاؤ فشار ضعیف بانکهای خازنی اینگونه هستند. البته در سطح ولتاژ فشار متوسط نیز کاربرد دارد.
3-4. بر اساس فیلتر داشتن یا نداشتن
بانک خازنی بدون فیلتر:
در این نوع، در مدار قدرت، خازن به تنهایی نصب شده است و دارای فیلتر نیست. بنابراین در مواردی که بارهای شبکه عموماً خطی هستند و سطح هارمونیک ناچیز است میتوان از بانک خازنی بدون فیلتر استفاده نمود. لازم به ذکر است که در سطح ولتاژ فشار ضعیف در بانک خازنی ساده نیز راکتور اینراش با خازن به صورت سری برای محدود کردن جریان هجومی قرار داده میشود اما این راکتور در هارمونیکها تاثیری ندارد.
بانک خازنی فیلتردار (بانک با فیلتر هارمونیکی):
در مواردی که شبکه دارای بارهای غیرخطی زیادی است مانند موتورهای دارای درایو، UPS، کورههای القایی و ذوب و ... و سطح هارمونیکهای جریان زیاد است یا هارمونیک ولتاژ بالا باشد، در صورت استفاده از بانک خازنی بدون فیلتر، تشدید هارمونیکی رخ داده و سطح هارمونیکها افزایش شدیدی پیدا میکند که هم به خود خازنها آسیب میرساند هم به دیگر تجهیزات شبکه. بنابراین در این موارد میبایست خازن با راکتور (فیلتر) سری بشود تا از تشدید هارمونیکی جلوگیری گردد.

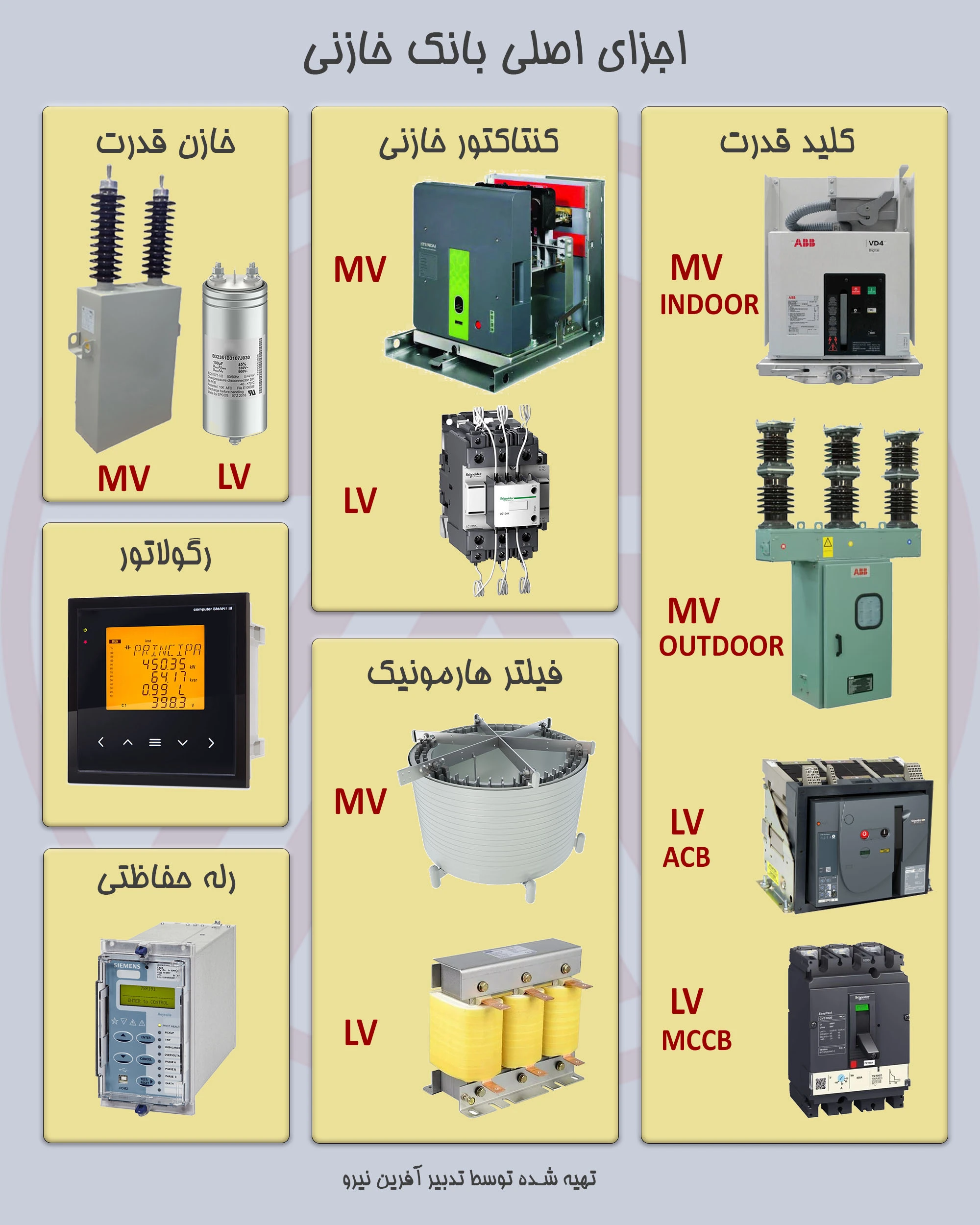

5. اجزای اصلی بانک خازنی
طراحی حرفهای یک بانک خازنی نیازمند شناخت دقیق اجزای آن است. هر جزء نقش خاصی در عملکرد، ایمنی و طول عمر سیستم دارد:
1-5. خازن قدرت (Power Capacitor)
مهمترین جزء سیستم است که توان راکتیو را تأمین میکند. خازنها معمولاً از نوع فیلم خشک یا روغنیاند و برای کار در شرایط دمایی و الکتریکی مختلف طراحی میشوند.
2-5. کنتاکتور یا کلید قطع و وصل
برای وارد یا خارج کردن پلههای خازنی استفاده میشود. در فشار ضعیف از کنتاکتورهای خازنی و در فشار متوسط از کنتاکتورهای فشار متوسط یا کلیدهای خلأ یا SF6 استفاده میشود.
3-5. رگولاتور توان راکتیو
مغز متفکر سیستم است. مقدار توان راکتیو و ضریب توان را اندازهگیری کرده و بهصورت خودکار پلهها را کنترل میکند.
4-5. راکتور سری (راکتور اینراش و فیلتر هارمونیک)
راکتورهای اینراش برای محدود کردن جریان هجومی اولیه و فیلترهای هارمونیک جهت جلوگیری از تشدید هارمونیکی به صورت سری با خازن قرار میگیرد. طراحی این راکتورها نیازمند دقت ویژهای است تا فرکانس رزونانس سیستم کنترل شود.
5-5. تجهیزات حفاظتی
شامل فیوز، کلید MCCB یا ACB در فشار ضعیف یا بریکر (دژنکتور) در فشار متوسط و فشار قوی، ترانس جریان (CT)، رله جریانی، رله حرارتی و رله ولتاژی برای جلوگیری از آسیب به خازنها در شرایط خطا است.
6-5. تابلو یا سازه نصب (استراکچر)
خازنها و تجهیزات یا درون تابلو برق قرار میگیرند (Indoor) یا بر روی سازه فلزی (Outdoor) نصب میشوند. در فشار ضعیف عموماً از تابلو برق استفاده میشود. در فشار متوسط هر دو نوع مورد استفاده قرار میگیرد.
6. طراحی اصولی بانک خازنی در صنعت
1-6. تعیین ظرفیت خازنی مورد نیاز
ظرفیت بانک خازنی با هدف رسیدن به ضریب توان مطلوب (مثلاً 0.95 یا 0.98) تعیین میشود. محاسبه ظرفیت خازن مورد نیاز با استفاده از پروفیل تغییرات توان اکتیو و راکتیو بار انجام میشود.
فرمول پایه:
Q (kVAR) = P (kW) × (tan φ1 – tan φ2)
که در آن φ1 و φ2 به ترتیب زوایای ضریب توان قبل و بعد از اصلاح هستند.
2-6. تحلیل هارمونیک قبل از طراحی
در صورت وجود منابع هارمونیکی (درایو، اینورتر، UPS و...) باید با آنالایزر کیفیت توان، هارمونیکها اندازهگیری شده و خطر رزونانس بررسی شود.
3-6. تعیین نوع بانک (فیلتر دار یا بدون فیلتر)
در صورت وجود هارمونیکهای جریان یا ولتاژ بالا، استفاده از بانک فیلتردار ضروری است. استفاده از خازن ساده در سیستم هارمونیکی میتواند منجر به تقویت هارمونیک و آسیب به سیستم شود.
4-6. انتخاب مکان نصب
نصب بانک خازنی در نزدیکی بارهای بزرگ و القایی بهترین عملکرد را در کاهش تلفات و جلوگیری از افت ولتاژ و آزادسازی ظرفیت تجهیزات دارد. البته در بسیاری موارد بانک خازنی فشارضعیف در باسبار خروجی ترانسفورماتور نصب میشود. در ولتاژ فشارمتوسط، بانک خازنی معمولاً در پست اختصاصی یا اتاق برق نصب میگردد.
5-6. لحاظ کردن قابلیت توسعه
در صنایع پویا، ظرفیت بانک باید با امکان افزایش پله طراحی شود. همچنین امکان آیندهنگری در اتصال به سیستم مانیتورینگ و اسکادا در نظر گرفته شود.
7. استانداردهای مرجع طراحی و عملکرد بانک خازنی
برای طراحی و بهرهبرداری ایمن و مؤثر از بانکهای خازنی، مراجعه به استانداردهای بینالمللی ضروری است:
1-7. استاندارد IEEE 1036
راهنمای انتخاب و کاربرد خازنها برای اصلاح ضریب توان در سیستمهای قدرت. شامل نکاتی در مورد نصب، انتخاب، ایمنی و ملاحظات طراحی.
2-7. استاندارد IEEE 519
استاندارد کنترل هارمونیک در سیستمهای قدرت. سطح مجاز THD و مراتب مختلف هارمونیکها را برای ولتاژ و جریان مشخص میکند و مبنای تصمیمگیری برای استفاده از فیلتر است.
3-7. استاندارد IEC 60831 (برای فشار ضعیف) و استاندارد IEC 60871 (برای فشار متوسط)
استانداردهایی برای خازنهای قدرت شامل شرایط عملکرد، آزمونها، طول عمر و موارد حفاظتی.
4-7. استاندارد IEC 60146 و استاندارد IEC 61000
در حوزه هارمونیک، تداخل الکترومغناطیسی و تطابق با کیفیت توان استانداردهای مهمی هستند.

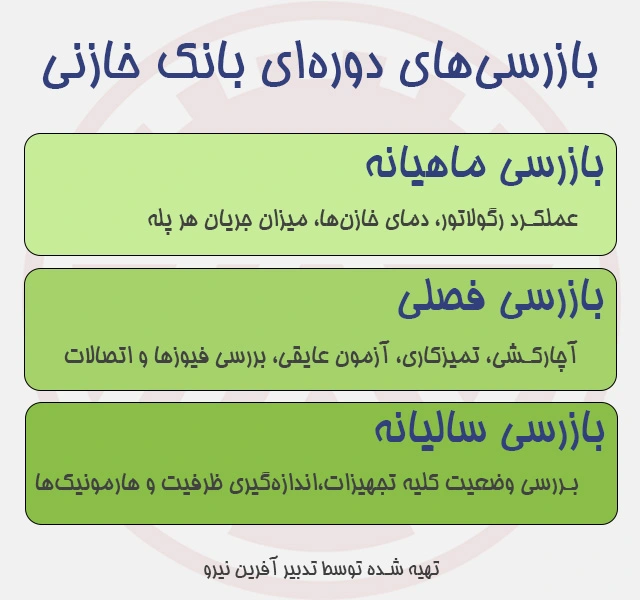

8. بازرسیهای دورهای پیشنهادی
1-8. بازرسی ماهانه
- بررسی وضعیت عملکرد رگولاتور و ضریب توان
- کنترل دمای خازنها با ترمومتر یا دوربین حرارتی
- بررسی جریان هر پله و مقایسه با مقدار اسمی
2-8. بازرسی فصلی
- تمیزکاری داخل تابلو، سفتکردن اتصالات
- آزمون عایقی (میگر) برای هر پله
- بررسی سلامت فیوزها و کلیدها
- تست راکتورها (در صورت وجود) برای اطمینان از عدم اشباع
3-8. بازرسی سالیانه
- بررسی وضعیت کلیه خازنها (از نظر تورم، نشتی، تغییر رنگ)
- کالیبراسیون رگولاتور و ترانس جریان
- آنالیز THD و تحلیل دادههای کیفیت توان
9. چالشهای رایج و راهکارهای اجرایی
1-9. تریپ پیاپی بانک خازنی
دلایل: وجود هارمونیک، اشباع ترانس جریان، تنظیم اشتباه رگولاتور
راهکار: تحلیل هارمونیک، اصلاح CT، بهینهسازی پارامترهای رگولاتور
2-9. سوختن پلههای خازنی
دلایل: اضافهولتاژ، بار نامتعادل، گرمای زیاد
راهکار: استفاده از خازن با کیفیت، تهویه مناسب، نصب سیستم مانیتورینگ
3-9. تشدید رزونانس هارمونیکی
دلایل: استفاده از خازن بدون فیلتر در شبکه هارمونیکی
راهکار: طراحی فیلتر مناسب (بانک خازنی فیلتردار)
10. جمعبندی
بانک خازنی نهتنها یک تجهیز اصلاح ضریب توان است، بلکه یک سرمایهگذاری هوشمند برای بهرهوری انرژی، کاهش هزینهها و بهبود کیفیت توان در صنعت به شمار میرود. اما طراحی، انتخاب و نگهداری نادرست آن میتواند باعث خسارات جدی شود. به همین دلیل، توصیه میشود انتخاب و اجرای بانکهای خازنی توسط متخصصین آشنا با استانداردها و تحلیل هارمونیک انجام شود.
شرکت تدبیر آفرین نیرو با تجربه تخصصی در حوزه طراحی، تأمین، نصب و عیبیابی بانکهای خازنی فشار متوسط و فشار ضعیف آماده ارائه راهکارهای حرفهای به صنایع کشور است.
11. منابع برای مطالعه بیشتر
-
IEEE 1036 – “IEEE Guide for the Application of Shunt Power Capacitors”
بررسی کاربردهای بانک خازنی -
IEC 60831 – “Shunt Power Capacitors of the Self-Healing Type for AC Systems”
برای بانک خازنی فشار ضعیف (LV capacitors) - IEC 60871 – “Shunt Capacitors for Power Systems”
برای بانک خازنی فشار متوسط (MV capacitors) - IEC 61000 – “Electromagnetic Compatibility (EMC) Standards”
برای بررسی هارمونیک و تداخلات الکترومغناطیسی - IEEE Std 519 – “IEEE Recommended Practice and Requirements for Harmonic Control in Electric Power Systems”
استاندارد مرجع در کنترل هارمونیکها - Electrical Engineering Portal – “Capacitor banks protection, cautions and maintenance tips”
راهنمای حفاظت و کاربرد بانک خازنی
12. سوالات متداول
بانک خازنی تجهیزی است برای جبران توان راکتیو و بهبود ضریب توان در سیستم برق. استفاده از آن موجب کاهش تلفات، آزادسازی ظرفیت ترانس و جلوگیری از جریمههای برق راکتیو در صنایع میشود.
اصلاح ضریب توان، کاهش جریمههای برق، کاهش تلفات شبکه، آزادسازی ظرفیت ترانسفورماتور، بهبود ولتاژ، کاهش جریان خط و افزایش بهرهوری انرژی از جمله مهمترین مزایای بانک خازنی هستند.
بانک خازنی فشار ضعیف در سطح ولتاژ 400 تا 690 ولت برای تابلوهای LV استفاده میشود، در حالی که بانک خازنی فشار متوسط برای ولتاژهای بالاتر از 1 کیلوولت (معمولاً 3.3 یا 20 کیلوولت) طراحی شده و در سطح MV شبکه قرار میگیرد. تفاوتها شامل سطح ولتاژ، طراحی عایقی، تجهیزات کنترلی و نحوه نصب است.
زمانی که در شبکه الکتریکی هارمونیک قابل توجه وجود دارد (بارهای غیرخطی مانند اینورترها، UPSها، درایوها و کورههای القایی)، باید از بانک خازنی فیلتردار استفاده کرد تا از تشدید هارمونیکی و آسیب به تجهیزات جلوگیری شود.
خیر. بانکهای اتوماتیک برای بارهای متغیر مفید هستند زیرا میتوانند ضریب توان را بهطور پویا تنظیم کنند، اما در بارهای ثابت یا پروژههای ساده، بانکهای ثابت اقتصادیتر و کافیاند.
هارمونیک بالا، کلیدزنی نادرست، دمای زیاد، تنظیمات اشتباه کنترلر و نبود حفاظت مناسب از عوامل اصلی تریپ یا خرابی بانک خازنی هستند. طراحی دقیق و نگهداری منظم نقش مهمی در پیشگیری دارند.
هارمونیکها باعث افزایش جریان عبوری از خازن، گرمشدن و کاهش عمر آن میشوند. در برخی موارد نیز منجر به تشدید رزونانس در شبکه میگردند. برای کنترل آنها باید از فیلتر یا رآکتور استفاده شود.
در بیشتر موارد بله. معمولا در اکثر صنایع بانک خازنی فشارضعیف در خروجی ترانسفورماتور نصب میگردد. اما در مواردی بهتر است بانک خازنی در انتهای فیدر مربوط به یک یا مجموعهای از بارهای بزرگ نصب میشود.
کنترل بانک خازنی فشار متوسط میتواند دستی توسط اپراتور (توسط بریکر) یا اتوماتیک (توسط رگولاتور، PLC یا رله دیجیتال) باشد. در پروژههای مدرن، استفاده از کنترلکنندههای هوشمند با مانیتورینگ شبکه مرسوم است.
مهمترین استانداردها عبارتاند از:
IEEE Std 1036 و IEEE 519: برای طراحی، ایمنی، و تحلیل هارمونیک
IEC 60871 (برای فشار متوسط) و IEC 60831 (برای فشار ضعیف): مشخصات فنی، تستها و شرایط بهرهبرداری
بله. هرچند نگهداری در بانکهای فشار ضعیف سادهتر است، ولی همه بانکها نیازمند بررسی دورهای تجهیزات حفاظتی، کنتاکتورها، خازنها و در صورت وجود، راکتورها هستند.
زمانی که توان مصرفی بالا بوده و تعداد زیادی بار در سطح فشار متوسط تغذیه میشوند (مانند کارخانههای سیمان، فولاد یا پتروشیمی)، استفاده از بانک خازنی فشار متوسط توصیه میشود. این انتخاب باعث کاهش تلفات در ترانس، بهبود ولتاژ در سطح MV و توزیع متوازن توان راکتیو میشود.
بله، اما با احتیاط. استفاده از بانک خازنی در کنار ژنراتور باید با بررسی دقیق امپدانس سیستم، فرکانس تشدید و ظرفیت ژنراتور انجام شود. در بسیاری موارد، لازم است از فیلترهای هارمونیکی یا تنظیمات خاص رلههای حفاظتی استفاده شود تا از نوسانات ولتاژ و افزایش جریان تحریک جلوگیری شود.
